電除塵
振打錘的軸扣采用的是將U型卡和與軸連接的軸卡兩個零件構成,再將兩個零件焊接在一起,但由于焊接質量受到各種條件的影響,焊接而成的軸扣不能保證所要求的相對位置,使得組裝后的振打錘不能正確的打到要求位置,并且由于焊接結構容易出現軸扣和銷軸的斷裂,而影響電除塵器的正常使用。本公司是將U型卡和與軸連接的軸卡為用整體鋼板一次壓制成型的整體。因而能保證軸扣的精度和安裝所要求的相對位置,強度高,使用可靠,從而能保證電除塵器的穩定運行,減少污染,保護環境。
振打錘的兩種類型功能特點:
1、整體錘。整體錘是指錘頭和錘柄兩者合為一體的振打錘。整體錘采用40~50mm厚的鋼板整體切割而成,這樣組成振打錘的零件少,出故障的幾率也小,而且強度大,不易斷裂,但耗鋼量大。長期運行易造成錘頭與極排承擊砧鉤住而損壞振打系統,這種現象在錘頭提升時出現。
2、組合錘。組合錘是指錘頭和和錘柄兩者是分開加工后再合成的振打錘,組合錘耗鋼量較整體錘省,加工也方便。因其錘頭可360°轉動,故錘頭提升時不會與承擊砧鉤住而損壞振打系統。由于振打錘長期受沖擊振打,因此其設計不能單純作強度計算,而好通過疲勞試驗來確定各零件的材質、尺寸及加工技術要求(如熱處理等)。由于各制造廠家選用的材質、熱處理方式不同,其壽命也各不相同,但一般振打次數均可達幾十萬次,甚至一百萬次以上。錘頭的重量與電除塵器陽極系統的結構、電除塵器在不同工況下運行所需的小振打加速度有關,應通過振打試驗來確定。
由于振打錘長期受沖擊振打,其設計不能單純作強度計算,好通過疲勞試驗來確定各零件的材質、尺寸及加工技術要求(如熱處理等)。由于各制造廠家選用材質、熱處理方式不同,錘的壽命也各不相同,但一般振打次數均可達幾十萬次甚至一百萬次以上。
錘頭的質量與靜電除塵器陽極系統的結構有關,與靜電除塵器在不同工況下運行所需的小振打加速度有關,必須通過振打試驗來確定。
振打錘的安裝詳細參數說明:
1、側部振打軸中心線水平極限偏差為±1。5mm,其同軸度在相鄰兩軸承座之間為1mm,在軸全長上為3mm。
2、錘頭(包括陽極、陰極、槽板的錘頭)與承擊砧的接觸位置極限偏差在水平方向為±2mm,在豎直方向為±5mm。
3、錘頭與承擊砧必須是線接觸,接觸長度應大于錘頭厚度的2/3。
4、側部振打軸的支撐架應牢固,不得有晃動。
5、每個錘頭應轉動靈活,無卡死、碰撞現象。

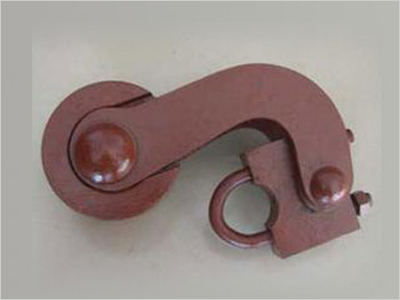

電除塵振打錘包括撓型夾緊臂、錘頭、錘柄和振打軸,其特征在于所述撓型夾緊臂分為*臂、圓弧形撓曲臂和第二臂,該撓型夾緊臂的*臂和錘頭通過大鉚釘連接,撓型夾緊臂的第二臂和錘柄通過小鉚釘可動地連接,錘柄固定到振打軸。陰極振打錘是在電除塵器的陰極序架上連有錘頭座,在錘頭座上連有與陰極序架上的承擊砧處對應的錘頭,錘頭上還連有連桿;另在陰極大框架上設有振打軸,振打軸上連有撥叉,撥叉上設有撥桿,撥桿可撥動錘頭上的連桿。
